パーツの配置を調整する

サイズと位置・回転

パーツを選択すると、トップメニューにある「サイズと位置」のアイコンがアクティブになります。
「サイズと位置」アイコンをクリックすると、選択中のパーツのサイズ、倍率、配置基準点、位置、回転角度のうち、編集が許可されているプロパティをサイドパネルで編集できます。

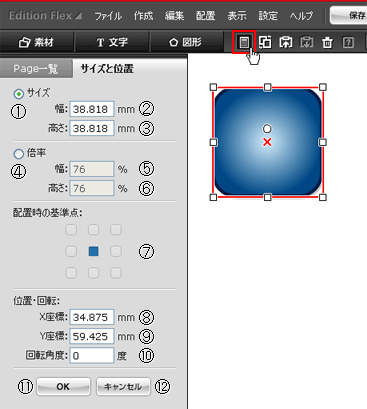

パーツのサイズと位置の編集

1 サイズ指定ラジオボタン パーツのサイズを幅と高さの寸法を入力して変更する場合にOnにします。
2 幅入力欄 幅の値を入力します。
初期状態では現在の幅が表示されています。
3 高さ入力欄 高さを入力ます。
初期状態では現在の高さが表示されています。
4 倍率指定ラジオボタン パーツのサイズを幅と高さの倍率を入力して変更する場合にOnにします。
5 幅倍率入力欄 幅倍率の値を入力します。
初期状態では現在の幅が表示されています。
6 高さ倍率入力欄 高さ倍率を入力ます。
初期状態では現在の高さが表示されています。
7 配置基準点設定 パーツの中心と周囲8箇所からパーツの配置基準点を指定します。
8 X座標入力欄 配置基準点のX座標を入力します。
初期状態では現在の配置基準点のX座標が表示されています。
座標系はページの左上を0として右方向がプラスです。
9 Y座標入力欄 配置基準点のY座標を入力します。
初期状態では現在の配置基準点のY座標が表示されています。
座標系はページの左上を0として下方向がプラスです。
10 回転角度入力欄 回転角度を入力します。
時計回り方向がプラスです。
11 OKボタン 入力した内容でパーツのサイズ変更、移動、回転を実行します。
12 キャンセルボタン 入力した内容を破棄して前の編集パネルに戻ります。
